Certificado automático del CE 1.5KW de la batería de la máquina líquida linear de la inyección

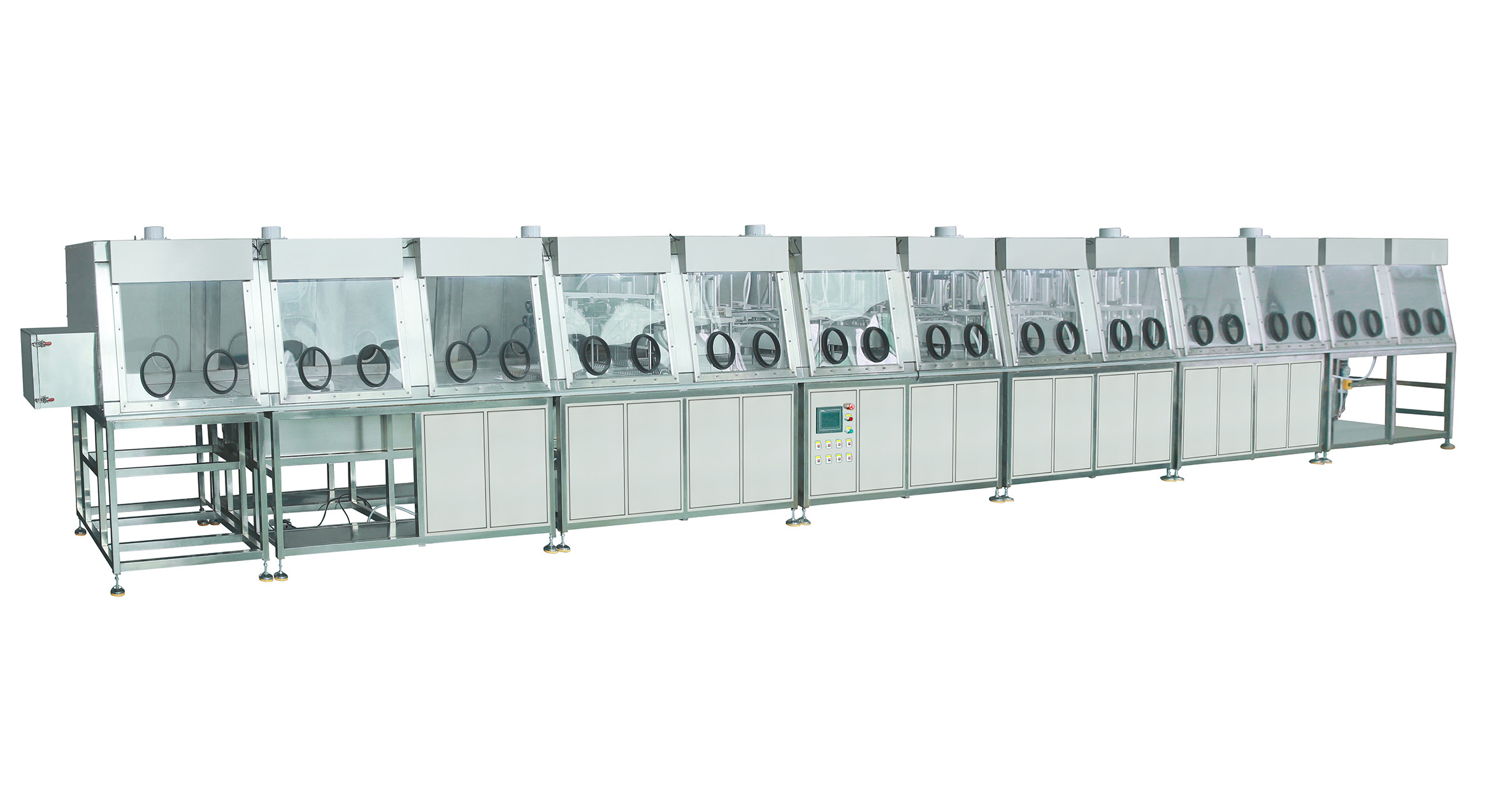

Máquina líquida de la inyección de la batería cilíndrica automática linear

1. Descripción de la función:

1. Este producto se utiliza principalmente para la inyección líquida de baterías cilíndricas, de la soldadura del casquillo y del equipo linear del flujo integrado estático del vacío. Solamente la necesidad de cargar y de descargar manualmente la plataforma, y el resto del equipo de proceso se termina automáticamente. Esta máquina incluye una caja de guantes, cinco sistemas de sistemas de inyección líquidos, y siete sistemas de sistemas inmóviles del vacío.

2. Principio de funcionamiento: Workflow.→Feeding→Manual que carga en la inyección del vacuum→second del injection→one del tray→One, segundos tiempos del injections→four del vacuums→four del injections→three del vacuum→three un vacuum→four por el segundo primer segundo vacuum→five injections→five vacuum→five vacuum→retrieving el extremo del plate→the de la cubierta del trabajo.

2. Parámetros básicos:

1. Voltaje de funcionamiento: AC220V, poder sobre 1.5KW.

2. Batería aplicable: 18650 batería cilíndrica, solo 196PCS/disk (otras especificaciones se pueden modificar para requisitos particulares).

3. Rendimiento laboral: (Max) 1,5--4K/H, (la capacidad de producción depende de capacidad).

4. Tamaño del equipo: Longitud (max) 10m * anchura el 1.2m * altura el 1.7m.

3. Parámetros técnicos:
1. bomba de inyección eléctrica de la cabeza doble:

a. Salida líquida: 0--solo tiempo 2.5g; (continuamente ajustable).

b. Exactitud líquida de la inyección: ±0.03g.

2. Sistema de inyección XY del eje:

a. Movimiento de trabajo (max): X-AXIS 200M M, Y-AXIS 200M M.

b. La velocidad de trabajo (max) mueve 50 veces por minuto/MÍNIMO.

3. Caja estática del vacío:

a. Grado del vacío: -0,09 MPa.

b. Duraciones de ciclo: 0-5 puede ser fijado.

c. Tiempo del bombeo/de reclinación: 0~60min puede ser fijado.

4. Funcionamiento de proceso:

1. Los componentes principales de la caja de guantes: marco de acero inoxidable, vidrio transparente importado del PE.

A. Equipped con 5 cajas de guantes y 12 estaciones; (ventana del mantenimiento).

B. El marco adopta SUS304, que tiene buena resistencia a la corrosión y de alta resistencia.

C. La ventana visual adopta el tablero transparente importado del PE, que tiene resistencia anticorrosión y a la corrosión fuerte.

D. El cuerpo de la caja tiene bueno sellando funcionamiento.

2. Los componentes principales del sistema de inyección líquido: el tanque de almacenamiento líquido, X, estante líquido de la inyección del eje de Y, bomba de inyección líquida de la doble-cabeza 2.5g, accesorio líquido de la inyección, sistema de control del autobús.

Sistemas de A. Configure 5 de sistemas de inyección líquidos.

La bomba de inyección de la cabeza de B. Double, el solo volumen de la inyección se puede ajustar a partir de 0-2.5 G.

C. Equipped con el accesorio líquido de la inyección, cada bandeja puede sostener 196 baterías. (Observaciones estándar de la bandeja 30PCS) (el equipo estándar opcional del cliente es tipo de la tubería): 1. La bandeja es vuelta al reciclaje por vuelta manual a la línea de agua.

3. Los componentes principales del sistema de parásitos atmosféricos del vacío: caja del equipo, indicador de vacío digital, anillo de cierre anticorrosión, sistema de control eléctrico del autobús.

A. Equipped con 7 sistemas de cajas estáticas del vacío.

B. El tiempo que limpia con la aspiradora y el tiempo derecho están independientemente y automáticamente ajustable.

C. Equipped con el anillo de cierre resistente a la corrosión especial.
