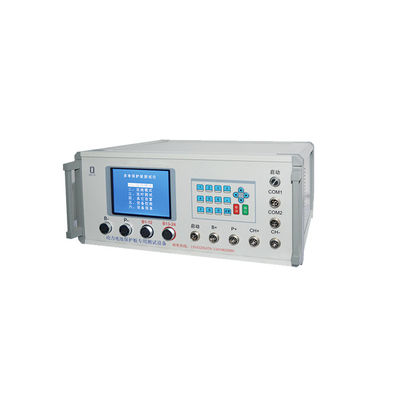

24 ODM del OEM del tablero de la protección de Ion Batería Testing Equipment For del litio de las secuencias

24 probadores del tablero de la protección de la batería de litio de las secuencias

1. Introducción al alcance del uso y a las funciones del equipo
1,1 alcance del uso: Se utiliza principalmente para detectar si los diversos indicadores funcionales del tablero de la protección de la batería del poder están dentro de la gama del parámetro, para proporcionar un sistema de los normas de pruebas para el personal. Utilizado principalmente para la prueba del tablero de la protección de la batería del poder de los fabricantes del tablero de la protección y de los fabricantes de la batería del poder.
1,2 introducción de la función: El sistema de prueba del tablero de la protección de PBTS se divide en dos tipos: prueba rápida y prueba exacta
Prueba exacta: Puede detectar exactamente el valor exacto de los diversos parámetros funcionales del tablero de la protección de la batería del poder (el error es 5mv), que es conveniente para el depuración y el desarrollo de la muestra, y proporciona un sistema de los estándares para la prueba rápida para los personales del R&D.
Prueba rápida: Según los parámetros de diseño del tablero de la protección, fije los parámetros de la prueba para conducir una prueba rápida, que es conveniente para los fabricantes del tablero de la protección y acciona fabricantes de la batería rápidamente a los productos de la prueba y de la nave a gran escala. Al mismo tiempo, es conveniente para la prueba del tablero de la protección de las diversas soluciones del hardware y de algunas soluciones de programación.

2. Funcionamiento principal del equipo de prueba
2,1 artículos de la prueba rutinaria: prueba de resistencia interna, prueba del cargo excesivo y del overdischarge, recuperación del cargo excesivo y prueba de recuperación del overdischarge, prueba de la sobreintensidad de corriente (sobreintensidad de corriente de la carga y sobreintensidad de corriente de la descarga), voltaje de la protección del cargo excesivo, voltaje de la recuperación del cargo excesivo, voltaje de la protección del overdischarge, voltaje de la recuperación de la Sobre-descarga, protección de la sobreintensidad de corriente, etc.
2,2 artículos únicos de la prueba:
Prueba de la protección del cortocircuito (que refiere al nivel real del microsegundo de la prueba de la protección del cortocircuito).
Prueba de una sola sección del uno mismo-consumo (refiriendo al uno mismo-consumo real y exacto de cada sección).
Corriente de la balanza y voltaje de la balanza (puede capturar exactamente para equilibrar actual y para equilibrar voltaje de abertura).
2,3 tipos de tableros de la protección que apoyan la prueba:
Fosfato del hierro del litio, cobaltate ternario del litio, manganato del litio


3. Parámetro técnico
3,1 módulo de gran intensidad: el nivel actual es 120A, y la exactitud actual es 0.1A.
3,2 módulo del voltaje: La gama del voltaje es 0.5-5V, la salida programable es 0.5-5V, y la exactitud del voltaje es 5mV.
3,3 módulo del cortocircuito: el condensador estupendo, simular completamente el voltaje de la batería del paquete, cortocircuita al tablero de la protección en un instante, y captura exactamente el tiempo y la corriente del cortocircuito.
Parámetros del dispositivo
