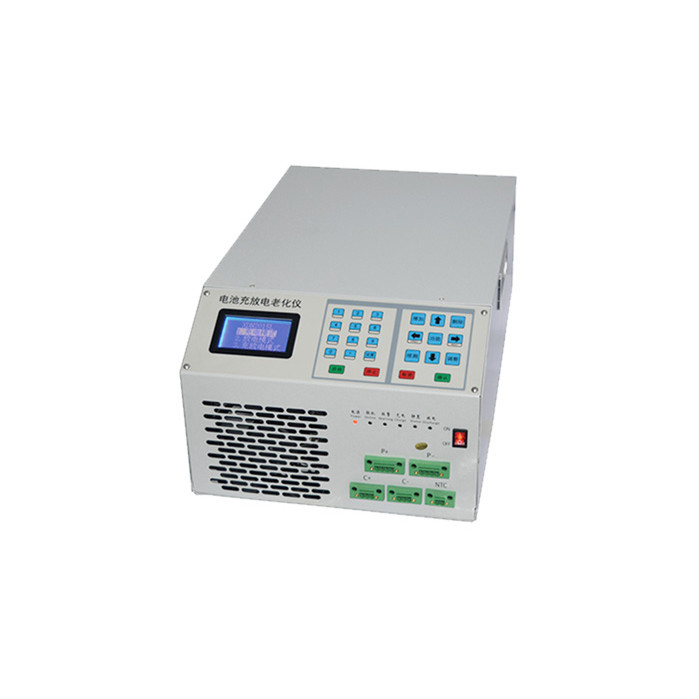

Carga de la batería de litio y probador portátiles de la descarga con la pantalla de visualización 220V

Carga portátil de la batería de litio y descargar el instrumento de envejecimiento con la pantalla de visualización

1. Introducción al alcance del uso y a las funciones del equipo
1,1 alcance del uso de los BCD: La carga de la serie de los BCD y el equipo de prueba de la descarga se utiliza principalmente para la prueba de ciclo de la carga y de la descarga de la batería de litio
1,2 artículos de la prueba: voltaje de la protección de la carga de batería, voltaje de la protección de la descarga, capacidad, etc. El dispositivo tiene cuatro pasos de la prueba de la carga, de la descarga, de dejar de lado, y del ciclo. Corrigiendo los pasos correspondientes, la batería se puede probar según el proceso determinado.

2. En segundo lugar, el funcionamiento principal del equipo de prueba:
2,1 función de la carga y de la descarga:
Tiene la función de carga constante del voltaje actual y constante y función de descarga actual constante, que puede cargar y descargar la batería y registrar la capacidad de la batería.
2,2 interfaz de la carga y de la descarga:
Cumpla completamente los requisitos del mismo puerto para cargar y descargar de la batería y de los puertos separados para cargar y descargar, es decir, 2 alambres (P+ p) y 3 alambres (P+ p c). Al mismo tiempo, la batería de la herramienta eléctrica (CH+ P+ p) se puede envejecer para la protección de carga de la placa positiva y la protección de la descarga de la placa negativa.
2,3 compruebe la protección del voltaje:
Cargando y descargando la batería, se detecta si la protección de carga y protección de la descarga del trabajo de la batería.
2,4 protección de seguridad:
función Anti-reversa de la protección de la conexión; voltaje superior y un límite más bajo que fija la protección; protección segura de la corriente derivada;

3. Parámetros técnicos
CA 220V el ±10%/50Hz de la energía entrada
Gama 7~70V de la medida del voltaje
± de la exactitud (0,2% de lectura + 0,2% de gama)
Gama de carga actual 50~5000mA
± de carga de la exactitud (0,2% de lectura + 0,2% de gama)
Descargue la gama 50~10000mA
± de la exactitud (0,2% de lectura + 0,2% de gama)
Atajo constante de carga 50mA mínimo actual del voltaje
‰ de la exactitud ±1 de la capacidad
Poder ≤700W de la descarga del poder
Tiempo de la inspección del tiempo recibir la gama <2s> que mide el tiempo en tiempo real 0~999 horas/paso
Intervalo ≥5S de la registración de datos
Versión intermedia del ordenador 1,1 series
Carga actual y constante del constante de carga de carga del modo del voltaje
Voltaje de las condiciones del atajo, tiempo actual, relativo, protección del cargo excesivo
Descargue el modo Constant Current Discharge de la descarga
Voltaje de las condiciones del atajo, tiempo relativo, protección de la sobre-descarga
Gama de la medida del ciclo del ciclo 1~999 veces
El número de pasos en un solo ciclo es 100
Muestreo de cuatro cables del voltaje y del muestreo actual de la detección
Canales por el monocanal del estante
Tamaño W*D*H del chasis: 300*450*170 (milímetro)
